RENOGY 2500W 24V 純正弦波ハイブリッドソーラーインバーターの取付例

　自宅のイナバ物置にRENOGY 2500W 24V 純正弦波ハイブリッドソーラーインバーターを中心としたシステムを設置したので紹介します。

24Vシステムにした理由

　当初は12Vでシステムを組んでいたのですが、なかなか上手く機能しませんでした。
　自宅には物置の横に井戸ポンプがあるのですが、このポンプの電気はイナバ物置の12Vシステムから供給していました。ところが、設置してから二日も持たずにバッテリー上がりの警報がなります。
　急いで充電をして原因を調べたのですが、井戸のポンプが稼働すると急激にバッテリーシステムの電圧が下がります。かなり負荷が大きいようでした。

　どう改善しようかと考えたのですが、少しでも安定して稼働するように今まで1つ使用していた12V200Ahを２つ設置し、更に直列接続して24V化すると共に、自宅の電源やソーラーパネルからも電気がとれるようにハイブリッドソーラーインバーターを設置することにしました。

使用した商品

　24Vシステムで設置した商品を紹介します。下記の商品と共にタイマーコンセントも設置しました。

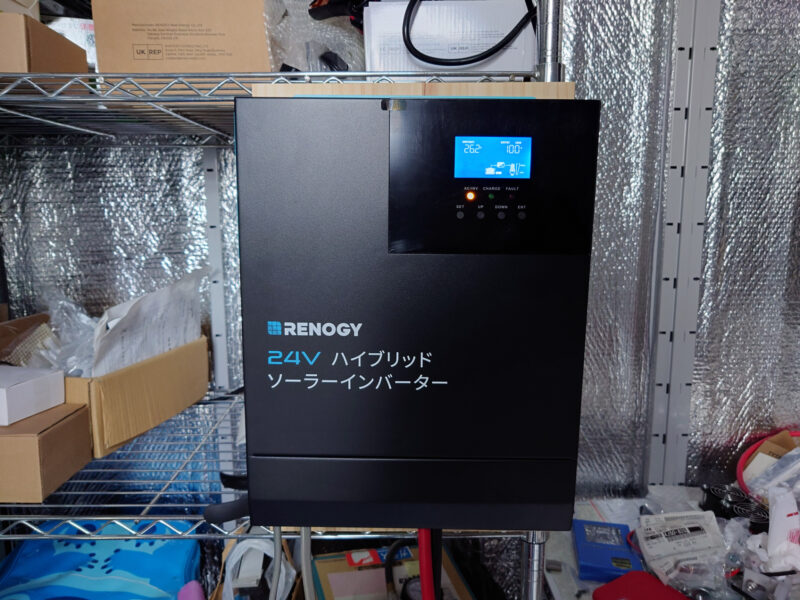

RENOGY 2500W 24V 純正弦波ハイブリッドソーラーインバーター

　この商品は、太陽エネルギーの貯蔵と充電エネルギーの蓄積、および交流正弦波出力を統合する新しいオールインワンハイブリッドソーラーチャージインバーターです。99.9% までの高効率なMPPT技術を採用しており、リアルタイムで最大の太陽エネルギーを取得します。 4つの充電モードと3つの出力モードにより、異なるアプリケーション要件を満たすことができます。家電製品、電動工具、産業機器、電子オーディオ・ビデオ機器などのAC負荷に最適です。包括的な電子保護機能により、システム全体がより安全で安定した状態に保たれます。
　定格出力も2500Wと大容量なので、複数の機器を同時に使用しても大丈夫ですね。

RENOGY CORE シリーズ 12.8V 200AH リン酸鉄リチウムイオンバッテリー

　Renogy Core シリーズ12.8V 200Ah リン酸鉄リチウムイオンバッテリーは、鉛蓄電池の約半分の重さで100％の放電深度まで安全に放電できます。車載用バッテリーセルで製造された本製品は、最高の安全基準と5000回以上のサイクル寿命が特徴です。さらに、信頼性の高いBMSがバッテリーを総合的に保護します。コストパフォーマンスにも優れた商品です。
　今回はこのバッテリーを２つ直列接続したので、24V200Ahなので5kwh近い大容量となります。
